FRS系列智能信号 隔离器

您的当前位置: 首 页 >> 产品中心 >> 隔离器/安全栅

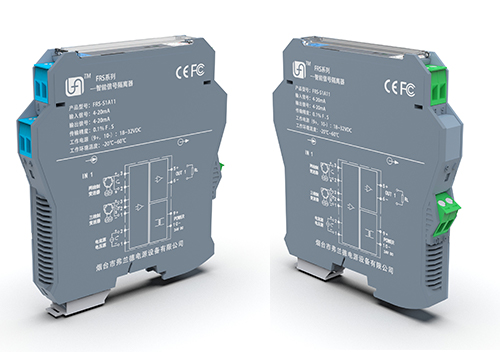

FRS系列智能信号 隔离器

  • 所属分类:隔离器/安全栅

  • 点击次数:
  • 发布日期:2023/05/15
  • 在线询价
详细介绍

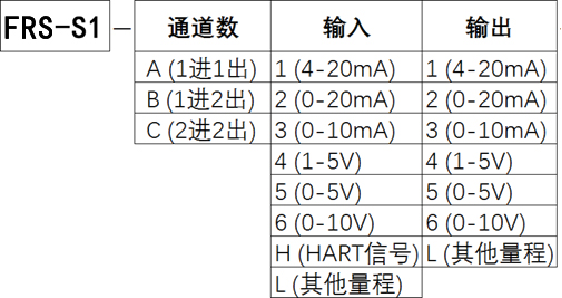

命名规则




产品概述


FRS系列智能信号隔离器给现场的变送器提供隔离的工作电源,同时检测回路中的电流/电压信号,经过变换,输出隔离的电流/电压信号,实现了输入、输出、电源之间的三端隔离。

本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。


选型指南




选型示例


例:FRS-S1-C11,“二进二出,输入4-20mA,输出4-20mA,模拟量智能信号隔离器


技术参数


输入:

输入信号:(0)4~20mA、0(1)~10V 等

电流阻抗:≤50Ω

电压阻抗:(0-5V时)≥1.1MΩ、(0-10V时)≥2.2MΩ

配电输出电压:5V~28V DC(100mA)

输出:

输出信号:(0)4~20mA、0(1)~10V 等

输出负载:4-20mA≤500Ω,0-10V≥1.1MΩ

输出波纹:电流≤1μA p-p,电压≤1mV p-p

供电电源:

供电电压:18V~32V DC

额定电压:24V DC

功耗:0.5W(1进1出),0.8W(2进2出)


常规参数


精度:0.05% F·S

响应时间:≤1ms(30℃)

温度漂移:<30ppm/℃

隔离绝缘阻抗:>100MΩ

隔离能力: 1500V AC/min  50Hz

  电磁兼容性:符合GB/T18268(IEC 61326-1)


环境参数


连续工作环境温度:-20℃~60℃

外壳材质:ABS

产品重量:135g

安装方式:DIN 35mm导轨式


产品保护功能


输入端:电流大于30mA进入保护状态,故障清除后,恢复正常运行;

输出端:电源误接输出端,触发电气保护;

电源端:电压正负极反接保护;


LED指示灯


指示灯显示:

PWR:电源灯;CH1:第一通道指示灯;CH2:第二通道指示灯;

指示灯说明:

检测到有效输入信号:信号指示灯常量;

未检测到有效输入信号指示灯慢速闪烁(1次/秒);


安装与接线
