烟台防雷接地装置的安装条件

烟台防雷接地装置用自然接地体时，应同时符合下列三个条件：

1、接地电阻应满足规定值要求；

2、基础的外表面无绝缘防水层；

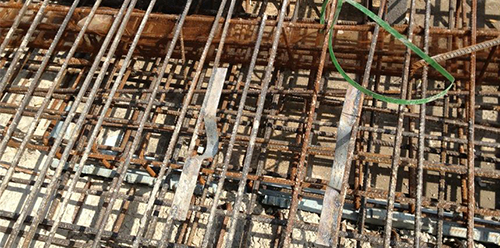

3、基础内钢筋必须连接成电器通路，同时形成闭合环，闭合环距地面不小于0.7米。

其安装质量控制要求：

1、接地线、引下线固定点间的距离要求：水平部分1~1.5米，垂直部分1.5~2米，转弯部 分0.5米；

2、扁钢接地线、引下线搭接长度为扁纲宽度的2倍，且最少三面焊接；

3、圆钢接地线、引下线搭接长度为圆钢直径的六倍，且两面焊接；

4、明装接地线、引下线在地面以上1.7米长的一段，用圆钢或钢管保护；

5、烟台防雷接地装置应采用焊接，所有外露焊接点应做防腐处理。

防雷引下线有明敷设和暗敷设两种，安装要求如下：

1、引下线采用扁钢或圆钢、截面积不应小于如下数值：圆钢直径为8mm或12mm，扁钢 截面积为48平方毫米或100平方毫米，厚度为4mm；

2、引下线应镀锌、焊接处应涂防腐漆；

3、一级（二级，三级）防雷建筑屋专设引下线时，其根数不应小于两根，间距不应大于 18m(20m,25m); 

4、引下线固定支架与其敷设方法不同也不相同，应椐施工规范进行安装；

5、明装引下线不应套钢管以免接闪时感应涡流和增加引下线的电感，影响雷电流的顺利导通。

烟台防雷接地友情提示：明装避雷带应用镀锌圆钢或镀锌扁钢。应与支架或支座进行卡固或焊接连成一体，并与防雷引下线焊接好。引下线的上端与避雷带的交接处，应弯曲成弧型再与避雷带并齐进行拱接焊接。
