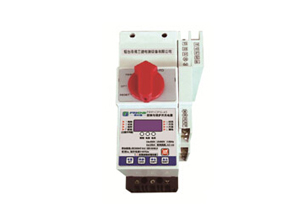

宁德防雷检测 FRP/CPS系列控制与保护开关

FRP1/GQ系列自复式过欠压保护装置，采用模数化标准生产，烟台防雷检测适用于交流220V/380V，频率为50Hz，额定电流为20A-125A单相、三相电路中。主要对由于电网故障引起电压过度升高或降低（例如，由于中性线错接、断开，三相负载不平衡等引起的电压升高或降低）进行保护，防止因过欠压造成家用电器损坏。当市电电压恢复正常时，保护器能自动接通电源，恢复供电，所有功能全部自动实施，无需人员操作。

FRP/ CPS即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”,是英文“Control and Protective Switching Device”的缩写。CPS符合的标准：IEC60947-6-2:(2002)《低压开关设备和控制设备第6部分多功能电器第二节控制与保护开关电器》和GB14048.9-1998《低压开关设备和控制设备多功能电器: 控制与保护开关电器》（等同采用IEC60947-6-2）。

它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器+接触器+过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。

注：标配辅助及06、20消防联动辅助免费。

双速 可逆 星三角总成交付按单机2台另45/100框架外加600/700成套结算（辅材有品牌要求另议）

FRP/ CPS产品采用模块化的单一产品结构形式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间-电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

FRP/ CPS系列控制与保护开关电器适用于交流电压690V/50(60)Hz,额定电流自0.4A至125A的电力系统中，能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流，且能接通、承载和分断规定的非正常条件下的电流，如短路电流。广泛应用于建筑、通讯设备、纺织、冶金、石化、水利工程、水处理、机械装备、成套设备、船舶、食品加工及电动机控制中心等领域。

如果负载（如电动机）的大小发生了变化，可在空载的情况下重新设置好参数（如额定电流只能在主体额定电流范围0.4~1Ie内调整），起动电流倍数及起动延时时间等，就能起到很好的保护功能作用。使得FRP/ CPS开关电器的适用范围拓宽，以适应大小不同的负载，且保护功能不受影响。

1、高效节能，温升低

FRP/ CPS控制与保护开关电器采用新型节能技术，开关电磁系统采用了启动电流电路与开关吸持电流电路，开关电磁系统交流启动，单片机控制的直流保持吸合的工作模式。使开关电磁系统的铁芯损耗和短路环损耗降至最低，线圈铜损耗仅为原来的4%左右，从而最大程度的节约了电能，同时降低了开关电磁系统的温升及噪声。

2、性能可靠，寿命长

FRP/ CPS控制与保护开关电器的电磁系统增加了缓冲装置，减少了开关电磁系统的能量冲击，从而提高了开关的吸合性能，延长开关的使用寿命。FRP/CPS控制与保护开关电器微电子方面采用了优质的单片机（PIC）及名牌电子元器件，精心设计的电路，从产品的硬、软两方面优化设计减少了电磁干扰，提高了产品的可靠性。

具体功能特点如下：

⑴、具有远距离自动控制和就地直接人工控制功能；

⑵、具有面板指示及机电信号报警功能；

⑶、具有协调配合的时间-电流保护特性（具有长延时、短路短延时、和瞬时三段保护特性）；

⑷、具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时（避开启动大电流、它和过流动作时间分开）等诸多功能；

⑸、监控器对各种运行、故障等状态采用LED显示，具有电压表、电流表功能；

⑹、配有设置键、移位键、数据键、复位键、可对各种参数进行设定和查询；由于FRP/ CPS采用MCU的E2PROM存储记忆技术，实现参数设定，断电后设定参数仍保存下来，无须再设定；

⑺、具有故障记忆功能，便于故障查询、分析；

⑻、具有RS485通信接口，开放式现场总线(Mod Bus协议等)，给用户系统集成带来方便，便于用户实现智能化管理；

⑼、用户根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

设计举例1：

FRP/CPS-45B/320/16A表示：

1、消防型控制与保护开关电器

2、壳架电流等级为45A

3、电动机保护用

4、三极带三极保护

5、附件配置为：3常开+2常闭+2报警

6、操作电压为220V（隐含）

7、智能脱口器整定电流为16A

设计举例2：

FRP/CPS-125BG/320/37KW表示：

1、消防隔离型控制与保护开关电器，带隔离手柄

2、壳架电流等级为125A

3、电动机保护用

4、三极带三极保护

5、附件配置为：3常开+2常闭+1报警+1等待

6、操作电压为220V（隐含）

7、电动机控制功率为37KW
