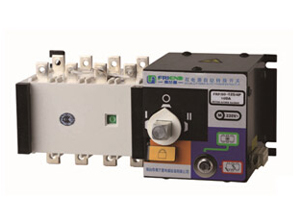

1、电气钥匙锁:控制开关内部控制线路电源,电气锁开启时,开关实现自动、远控操作,电气锁关闭时,烟台防雷检测开关只可手动操作;
2、操作 手柄:使用操作手柄操作开关时,必须关闭电气锁;
3、机械 挂锁:检修时,先用操作手柄使开关处于0档位置,拉起挂锁机构并上挂锁,方可进行检修(拉起机械挂锁则切断开关内部控制电源,开关无法电动,并且无法实现手动);
4、位置 指示:表明开关工作状态位置(I,0,II);

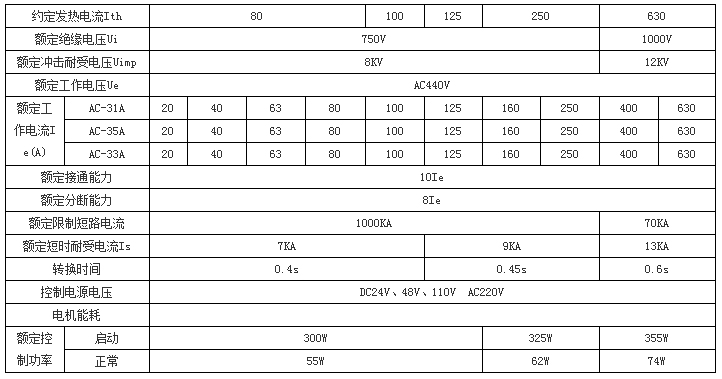

5、控制 电压:开关控制电压等级 DC24V 48V 110V,AC110V~380V;
6、开关 主体:前面部分为I路,接“常用电源”; 后面部分为II路,接“备用电源”。

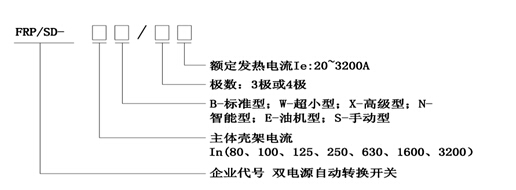

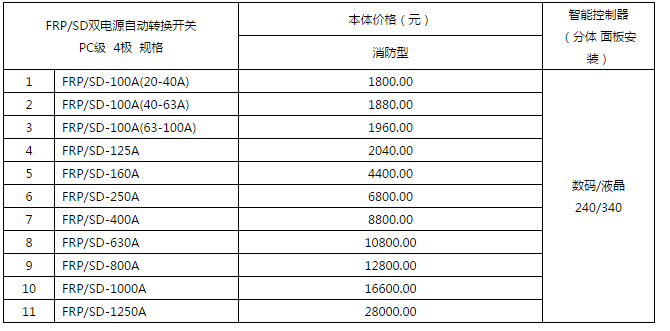

注:3极同价需定制 125以下框架需若要配套控制器,订购开关主体时需注明。
100A免费配紧固螺丝,一次输出短接排免费短接。 配橡胶隔弧板等另行计费。
开关接线说明
1、开关从左到右,I、II路接线铜排分别接常用电源(前),备用电源(后)A、B、C、N相。
2、投入指示电源分别取自开关输出端C相和N相。
3、上进线时,下端I、II路A、B、C、N相分别用铜排或导线联结作为输出。
开关调试说明
1、将常用电源(I)、备用电源(II)分别接至相应接线板铜排上;
全自动调试
常用电源有电,备用电源有电,开关 I路接通
常用电源失电,备用电源有电,开关II路接通
常用电源来电, 开关 I路接通
(见开关面板白色指示箭头)
2、开关处于I路或II路接通状态时,面板上信号灯应作相应指示;
3、调试结束后,先关闭电源,并用手柄将开关转至“0位”(中间位置,可见面板白色指示箭头)。
